全调型大流量节流阀


节流孔径		 (代表)
插装阀
型号		 插孔 插装阀尺寸 安装
扭距
（N/m)
a b c
K L S
8,4 mm dia. NFCD-LFN T－13A 35.0 22,2 57.4 62.5 63.2 40/50
12,7 mm dia. NFDD-LGN T－5A 41,4 28,6 59.7 71.4 69.1 60/70
17,5 mm dia. NFED-LHN T－16A 62.0 31,8 77.7 77.7 74.7 200/215
21,6 mm dia. NFFD-LIN T－18A 79,5 41,3 88.9 88.9 88.1 465/500
NFCD(在7 bar压损时的调流曲线)
NFDD(在7 bar压损时的调流曲线)
 NFED(在7 bar压损时的调流曲线)
NFFD(在7 bar压损时的调流曲线)
工作压 = 350 bar。
节流阀无压力补偿，其可调节的流量与通过口1和口2压差的平方根成正比
使用平衡式调杆机构，于高压下亦能轻易调节流量
锐缘节流孔使因粘度而起的流量变化量趋于
此阀可双向控流若使用口1和口2的孔流，便能与其他流量控制阀交换使用。
阀关闭时，零阀漏。

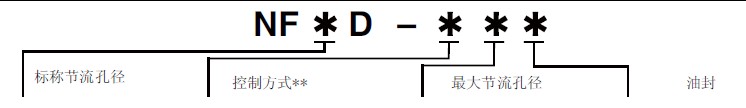

C?8,4 mm dia.
D?12,7 mm dia.
E?17,5 mm dia.
F?21,6 mm dia.

L　螺杆
H?刻度调钮
附制动

K?调钮


?

　　　NFCD
F　8,4 mm
　　　NFDD　
G?12,7 mm
NFED
H?17,5 mm
NFFD
I?21,6 mm

 N?Buna-N
V?Viton?




?
