流量	代表插装阀型号	插孔	插装阀尺寸					安装扭距（N/m)
			a	b	c
			a	b	L	C	K
30 L/min	RVBA-LAN	T－163A	31	19.1	64.8	66.8	70.4	35/40
60 L/min	RVCA-LAN	T－11A	35.1	22.2	63.5	67.3	70	40/50
120 L/min	RVEA-LAN	T－2A	34.8	28.6	71.4	73.2	77.7	60/70
240 L/min	RVGA-LAN	T－17A	46.0	31.8	83.3	84.1	89.7	200/215
480 L/min	RVIA-LAN	T－19A	63.5	41.3	100	103.9	106.4	465/500

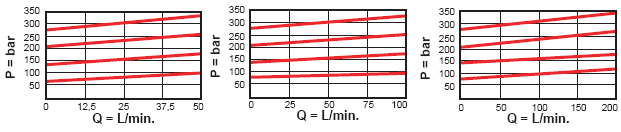

RVBA(泄压曲线)	RVCA(泄压曲线)	RVEA?(泄压曲线)

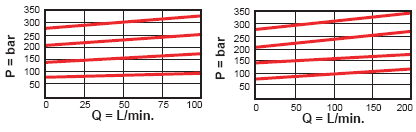

RVGA(泄压曲线)	RVIA(泄压曲线)	?

工作压=350bar
内漏油量于24cSt= RVBA，RVCA：30cc/min. at 70bar;RVEA:50 cc/min.at 70bar RVGA:65 cc/min. at 70bar RVIA:80 CC/min at 70bar
响应时间=10 ms,
导压流量=RVBA, RVCA:0,11 to 0,16L/min.; RVEA:0,16 to 25L/min; RVGA,RVIA:0.25 to 0,33L/min
出厂设定压以流量15L/min设定
口3（透气口）设导压级控制阀，可控制阀设定压以下的压力
油口2可承受全压力，适用于对口泄压油路,但注意滑栓油漏
油口2（油箱）的背压以1：1比率直接加于阀的设定压

B?30 L/min.* C?60 L/min. E?120 L/min. G?240 L/min. I?480 L/min.?	L?螺杆 C?防调 K?调钮? 仅供RVCA　ＲＶＥＡＯ调钮附面板 ?	仅供　RVBA A ? 5-210bar B ? 5-105 bar C ? 5-420bar N ? 5-55 bar Q 5-25 bar W ?5-315bar 标准设定压70bar 仅供RVCA，RVEARVGA　RVIA A 7-210 bar B3.5-105 bar C 10-420 bar D 1.7-55bar　标准设定压28bar E 1.7-28bar W 10-315 bar N 4-55 bar　（仅供RVEA　RVIA）标准设定压28bar Q4-28bar (仅RVEA)　定压：14bar	N?Buna-N V Viton? ?
?	?	出厂设定压: A, B, C, 及 W 标准设定压 70 bar. N 标准设定压 25 bar. Q 标准设定压14 bar. * 所有调压范围设定压 5 bar. 客户可指定设定压
?	?	?
